Consiste en hacer circular un fluido (agua con
anticongelante) por el interior de la parrilla de tubos del
absorbedor del captador, donde se efectúa el calentamiento
por efecto de la radiación solar incidente. Este fluido es
conducido a través de una bomba de circulación hasta
un intercambiador de calor, para que se caliente el agua
acumulada en el depósito.
Después, el fluido retorna al captador para ser de nuevo
calentado. El agua de consumo se almacena en el interior
del acumulador, hasta el momento de su utilización.
La instalación debe contar con un equipamiento de apoyo
que garantice la disponibilidad de agua caliente, inclusive
en los momentos en que las condiciones meteorológicas
no sean adecuadas para la captación solar, o cuando el
consumo de agua sea muy elevado.
Junkers ofrece una amplia gama de equipos compatibles
con el sistema solar como calentadores, calderas y termos
eléctricos, considerados como sistema de apoyo y sistemas
híbridos como bombas de calor. Todos han sido concebidos
para maximizar el rendimiento del sistema reduciendo los
costes energéticos.
Confort en a.c.s. y calefacción, es posible asegurar una
temperatura de confort incluso en condiciones adversas y
contribuir al aporte energético en calefacción.
¿Por qué elegir los sistemas solares t
érmicos Junkers?
Facilidad de montaje e instalación.
Los captadores solares Junkers fueron concebidos
para que su montaje sea fácil y simple, ahorrando
tiempo en la instalación. Esto es posible debido a la
utilización de sus innovadores sistemas de conexión
y uniones flexibles.
Integrables en cualquier tejado.
La variedad de modelos y estructuras de fijación
Junkers, unido a la facilidad de montaje de los
captadores, permite instalar los sistemas solares de
forma muy sencilla en cualquier tipo de vivienda y
tejado.
Calidad.
Los productos Junkers son fabricados con materiales
de elevada calidad y con sistemas de producción
innovadores. Los captadores Junkers cuentan con
la certificación Solar Keymark, distinguiéndose
como un captador de elevado rendimiento y máxima
calidad, y el marcado CE. Todos los aparatos Junkers
tienen una característica en común: la más alta
calidad que asegura un altísimo nivel de fiabilidad.
Sistemas completos.
Las calderas, calentadores, termos eléctricos
y bombas de calor Junkers se complementan
perfectamente con los sistemas solares térmicos
para la producción de agua caliente y apoyo a
calefacción, para maximizar el rendimiento y ahorro
de energía.
Protección del medio ambiente.
Los sistemas solares Junkers son de gran calidad y
durabilidad, al mismo tiempo que a causa de las bajas
emisiones, favorecen el cuidado del medio ambiente.
Reducción de coste energético.
Los sistemas solares Junkers son altamente
eficientes porque garantizan un aprovechamiento
óptimo de la energía solar y contribuyen al máximo
ahorro energético.
Respaldo de una marca líder.
Junkers, expertos en calor, forma parte del Grupo
Bosch, líder en tecnología e innovación.
El funcionamiento de un sistema solar térmico
Sistemas de captación. Sistema forzado
Captadores solares planos Junkers
El funcionamiento de un sistema solar térmico es muy sencillo.
El rendimiento y la durabilidad de una instalación solar dependen fundamentalmente de la calidad
de los captadores solares.

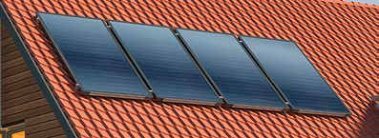

Los captadores solares de Junkers se adaptan a cualquier
tipo de tejado y permiten que la energía solar entre en todo
tipo de casas. Sobre tejado plano, tejado inclinado,
integrados en tejado inclinado o sobre fachada vertical, los
sistemas solares Junkers son la solucion ideal para
cualquier tipo de instalación.
Las estructuras son de aluminio, con lo que se reducen los
costes de transporte y facilita, al mismo tiempo, el montaje.
La fijación con contrapesos se efectúa en el
emplazamiento de la instalación, lo que permite fijar las
estructuras en tejados planos de forma muy sencilla.
Diferentes tipos de ganchos, adaptados a los distintos
tipos de tejas y a las diferentes formas de acabado de los
tejados inclinados.

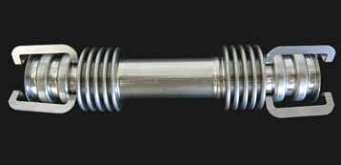

Uniones metálicas flexibles
Un innovador sistema de conexiones entre los captadores
facilita la instalación y la unión de los captadores solares
Junkers.
Las uniones están integradas en las esquinas de los
captadores, sin necesidad de otros accesorios de entubado
adicional. Las uniones flexibles se fabrican en tubos de
acero inoxidable flexibles de tal modo que se garantiza la
estanqueidad con una presión de hasta 6 bar y la absorción
de las dilataciones térmicas del conjunto.
Este tipo de uniones permite la conexión entre captadores
solares en paralelo de hasta 10 captadores con una pérdida
de carga reducida, o de hasta 5 captadores con conexión de
impulsión y retorno del mismo lado del captador (sólo en la
gama FKT).
Sonda de temperatura
Ofrece la máxima seguridad en el control de la instalación al
garantizar una lectura correcta de la temperatura en el
interior del captador solar.
La conexión de la sonda de temperatura para el control del
sistema se ha realizado directamente en el interior del
captador solar a través de una conexión propia para tal
efecto, lo que permite realizar una medición de la
temperatura extremadamente fiable con lo que se optimiza
el control y el rendimiento energético de todo el sistema.
Aislamiento (Gama Excellence y S-Comfort)
El aislamiento es de lana mineral con una densidad elevada
y un grosor de 55 mm, lo que contribuye de forma
determinante al aislamiento térmico eficaz y, en
consecuencia, permite un rendimiento elevado del captador
en una amplia gama de temperaturas de servicio.
Absorbedor metálico
Recibe la radiación solar, la transforma en calor para luego
transmitirlo al líquido que circula por el interior de los tubos.
Está hecho de una hoja completa de Al/Cu, con
recubrimiento de PVD para mejorar el rendimiento en
condiciones de funcionamiento. La unión entre la superficie
del absorbedor y la parrilla hidráulica de los tubos de
circulación del líquido solar se ha realizado con una
soldadura por ultrasonido para las gamas Smart y Comfort,
para la gama Excellence soldadura en ultrasonidos omega,
asegurando así la transmisión muy eficiente del calor hacia
el líquido de los tubos.
Estructura exterior fibra de vidrio
(Gama S-Comfort y Excellence)
Carcasa en fibra de vidrio. Basada en la tecnología SMC (Sheet
molding compound), sistema de laminación y compactación
que le confiere una alta resistencia y mayor robustez.
Además posee empuñaduras que permiten un mejor
transporte y manipulación (Modelo Excellence).
Cubierta de vidrio
Su misión es permitir que la radiación llegue de forma eficaz
al absorbedor, protegiéndolo del exterior y evitando
pérdidas energéticas.
El vidrio frontal está realizado con un bajo contenido en
hierro y un tratamiento antirreflejo, lo que garantiza una
protección mecánica y estructural, elevada de todo el
conjunto, manteniendo, al mismo tiempo, un elevado nivel
de transmisividad (95 %).
Sistema forzado
Este sistema está compuesto por
varios componentes, además
de los captadores y el depósito
de acumulación.
Necesita una
bomba de circulación y una
centralita de control. Se integra
perfectamente con la arquitectura
de una forma estética.
Conexiones flexibles metálicas en acero
inoxidable en toda la gama.
Sistema termosifón
Un sistema termosifón está formado
por uno o dos captadores solares,
estructura(s) de aluminio, depósito
de agua y accesorios de conexión todo
en un solo producto. Junkers cuenta
con una amplia gama de equipos
termosifón para cada tipo de vivienda
según el consumo: 150, 200 y 300
litros, para tejados planos o inclinados.
En una vivienda se puede instalar:
