SKE-5 Solar
Indicados para situaciones en las que se necesitan grandes cantidades de agua caliente con energía solar
y caldera de apoyo.
Doble serpentín en el interior.
Ideal para viviendas, colegios, pequeñas industrias, edificios públicos, balnearios deportivos,
instalaciones hoteleras, etc. que tengan la necesidad de abastecimiento de agua caliente en varios
puntos simultáneamente.
Tiene la posibilidad de funcionar con apoyo de una resistencia eléctrica.
Capacidades de 300 y 400 litros.
Capacidad: 500 litros (Modelo SK-1 Solar).
Gama G-I
Acumuladores de inercia para sistemas domésticos y colectivos de dimensiones pequeñas.
Sin serpentín interior.
Aislamiento exterior desmontable.
Posibilidad de conexión a un intercambiador externo en circuitos cerrados.
Apoyo de calefacción por suelo radiante.
Capacidades de 600, 800, 1000 y 1500 litros.
Gama MV-I
Acumuladores de inercia para sistemas colectivos de dimensiones medianas y grandes.
- Sin serpentín interior.
- Posibilidad de conexión a un intercambiador externo.
- Apoyo de calefacción por suelo radiante.
Capacidad de 2000 litros.
Tabla de características
Grupos de bombeo solar AGS
Tipo de grupo
Una línea
Dos Líneas
Modelo
AGS 5 E
AGS 10 E
AGS 5
AGS 10
AGS 20
AGS 50
AGS 5/TDS 100
Altura manométrica de la bomba
4 m
7 m
4 m
7 m
8 m
12 m
Diámetro de conexión
15 mm
22 mm
15 mm
22 mm
28 mm
28 mm
Válvula de seguridad
6 bar
6 bar
6 bar
6 bar
6 bar
6 bar
Manómetro
X
X
X
X
X
X
Válvula de corte (Ida/retorno)
-/X
-/X
X/X
X/X
X/X
X/X
Termómetro (Ida/retorno)
-/X
-/X
X/X
X/X
X/X
X/X
Antirretorno (Ida/retorno)
-/X
-/X
X/X
X/X
X/X
X/X
Caudalímetro
X
X
X
X
X
X
Eliminador de aire
-
-
X
X
X
X
Conexión para bomba de llenado
X
X
X
X
X
X
Conexión para vaso de expansión
X
X
X
X
X
X
Dimensiones (Alto x Ancho x Fondo) mm
370 x 145 x 200
370 x 145 x 200
370 x 290 x 225
370 x 290 x 225
370 x 290 x 225
370 x 290 x 225
Acumulación de energía

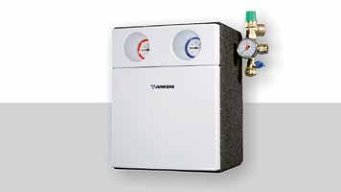

Grupos de bombeo solar AGS
Depósitos de doble serpentín
Depósitos de inercia (sólo para circuito cerrado)
Grupos de bombeo de dos líneas (ida y retorno). Incorporan un dispositivo eliminador de aire que
facilita la purga de aire en el circuito primario solar.
Incorporan todos los elementos necesarios para el circuito
primario de captación solar: bomba, válvula de corte,
termómetros, válvula anti-retorno, caudalímetro, válvula de
seguridad y conexión para el vaso de expansión.
Estructura de espuma de poliuretano inyectado, rígida y de
fácil instalación.
Posibilidad de regulación del caudal de circulación del
circuito primario de forma muy sencilla.
Facilidad de montaje e instalación
Posibilita la instalación de todos los componentes del
circuito primario que conforman la instalación solar,
siendo necesario únicamente instalar tuberías de ida y
retorno a los captadores solares y al acumulador, así como
una tubería de conexión para el vaso de expansión.
Reducción de los costes de mantenimiento e instalación
Al incorporar los elementos necesarios del circuito
primario en un solo elemento, minimiza los costes de
mantenimiento e instalación del sistema solar.
Resistencia y seguridad
Todos estos elementos se encuentran ubicados en una
estructura de espuma de poliuretano inyectado rígido, que
confiere solidez al conjunto y permite una fácil lectura de
los termómetros.
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
0
250
500
750
1000
1250
1500
1750
0
5
10
15
20
25
30
35
0
2
4
6
8
10
12
14
16
18
20
22
24
26
28
D
p (mbar)
V
.
(l/h)
n
FK...
n
VK...
AGS 5
AGS 10
AGS 20
AGS 50
AGS 5
AGS 10
AGS 20
AGS 50
