El sistema solar drainback es el sistema forzado perfecto para garantizar la completa seguridad durante
las fases de inactividad del sistema solar.
Funciones del Drainback:
Sistema activado: Cuando la radicación solar es suficiente,
el sistema solar funciona aprovecha al máximo la energía.
La bomba está en funcionamiento y el fluido se encuentra en
las tuberías y en los captadores, la parte alta del serpentín
del acumulador está llena de aire.
Sistema desactivado (protección antihielo): Cuando las
temperaturas exteriores son bajas, la bomba no está activa.
El captador está vacío y el líquido queda almacenado en el
serpentín del acumulador.
Sistema en stand-by (protección sobretemperatura): Cuando
el acumulador alcanza la temperatura programada, la bomba
deja de funcionar y el captador se llena de aire como sistema
de protección.
Sistema solar Drainback: Storacell Solar
El principio de funcionamiento se basa en el retorno de fluido
hacía el serpentín del acumulador, de esta forma se eliminan
los riesgos de congelación y sobrecalentamiento en diferentes
estaciones del año.
El drainback es un sistema completo, de fácil instalación y
rápida puesta en marcha e integra en el propio acumulador la
bomba y el sistema de regulación, no siendo necesario el
purgador y el vaso de expansión.
Junkers ofrece tres sistemas Storacell Solar para preparación
de a.
c.
s con capacidades de 160 y 250 litros, y uno o dos
captadores según modelo para conseguir el máximo
rendimiento del sistema.
Descripción
Storacell
Solar 160 / FCC-2
Storacell
Solar 250 / FKC-2
Storacell
Solar 250 / FCC-2
Captadores
solares
Número de captadores
1
2
Modelo
FCC-2S
FKC-2S
FCC-2S
Área bruta / Área de apertura
2,09 m²/1,936 m²
2,37 m²/2,25 m²
2,09 m²/1,936 m²
2,09 m²/1,936 m²
2,37 m²/2,25 m²
2,09 m²/1,936 m²
2,09 m²/1,936 m²
2,37 m²/2,25 m²
2,09 m²/1,936 m²
Fijación
Tejado inclinado o tejado plano
Circuito
primario
Material no suministrado con el equipo
Cu 12 mm
Longitudes impulsión y retorno
Entre 5 m y 30 m
Presión máxima de servicio admisible
6 bar
Temperatura mínima de servicios
Anticongelante incluido en paquete para -14 °C
Fluido
Tyfocor L
Acumulador
Volumen nominal según DIN 4753
160 litros
250 litros
Altura total (con aislamiento)
1.304 mm
1.596 mm
Diámetro (con aislamiento)
750 mm
Presión / temperatura máxima
de servicio admisible
10 bar / 95 °C
Protección contra oxidación
Esmaltado según DIN 4753 T3
Protección catódica
Ánodo de magnesio según DIN 4753 T6
Conexión de agua fría / agua caliente
Rosca exterior de 1" con junta plana
Montaje de sonda de temperatura
Grapa en la zona inferior del acumulador
Superficie del intercambiador de calor solar
Aprox. 1,15 m²
Intercambiador de calor auxiliar
No disponible
Aprox. 0,65 m²
Rosca interior para montaje de
la resistencia eléctrica
2"
1
1/2
"
Aislamiento térmico de espuma PU,
capa exterior de PVC
Tapa y lateral aprox. 75 mm, fondo aprox. 40 mm
Peso
101,5 kg
128,5 kg
Tabla de características

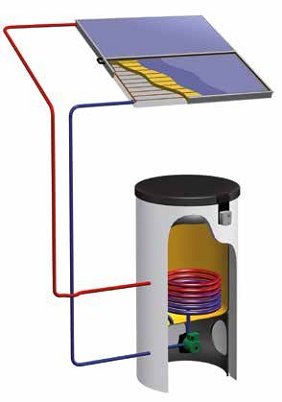

Diagrama de sistema activo
160 l
250 l
250 l
160 l
250 l
250 l
160 l
250 l
250 l
