Mandos CERACLASS
ACU COMFORT

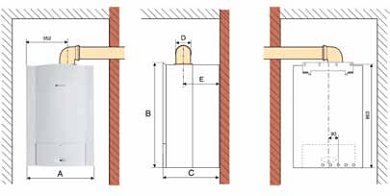

Dimensiones CERACLASS
ACU COMFORT
Interior CERACLASS
ACU COMFORT
Acumuladores dinámicos (parte trasera).
Vaso de expansión de 10 l.
Intercambiador de placas.
Bomba de recirculación de a.c.s.
Cámara de combustión que incluye: ventilador modulante, para mayor simplicidad en
la instalación y un mejor rendimiento, quemador multigas de 28 y hasta 35 kW,
electrodo de ionización, bloque térmico, presostato.
Válvula de gas modulante.
Bomba de circulación de tres velocidades.
Decantador de partículas del circuito de calefacción, para limpieza del mismo.
Vaso de expansión de a.c.s. de 2 l.
1
5
7
6
8
9
4
2
3
Interruptor principal
Selector de temperatura
de calefacción
Selector de temperatura
de a.c.s.
Indicador de alimentación
eléctrica y averías
Espacio para incorporar relojes
programadores (MT10 - DT10 - DT20)
o centralitas (FW 100/200)
Display multifunción
Indicador de llama
Botón de
potencia
Manómetro
Botón de
servicio
Bloqueo
de mandos
Botón ECO
Reset
A
B
C
D
E
Estanca
600
890
482
Ø 80/110
321
Medidas (mm.)
1
2
3
4
5
6
7
8
9
