Mandos CERACLASS
EXCELLENCE
Interior CERACLASS
EXCELLENCE

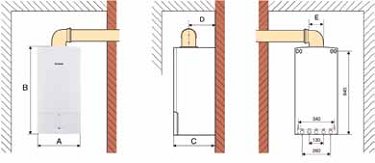

Dimensiones CERACLASS
EXCELLENCE
Ventilador modulante, para mayor simplicidad en la instalación y un mejor
rendimiento.
Limitador de temperatura.
Quemador multigas de 30 y 35 kW.
Intercambiador de placas.
Válvula de 3 vías.
Turbina.
Bosch Heatronic 3, proporciona códigos de error y módulos de programación.
Presostato.
Bloque térmico.
Electrodo de ionización.
Válvula de gas modulante.
Bomba de circulación, de tres velocidades.
Decantador de partículas del circuito de calefacción, para limpieza del mismo.
1
2
8
9
10
12
13
11
3
4
5
7
6
Interruptor principal
Selector de temperatura
de calefacción
Selector de temperatura a.c.s.
Indicador de alimentación
eléctrica y averías
Display multifunción
Manómetro
Botón de ECO
Indicador de llama
Botón de
potencia
Botón de
servicio
Botón de
vacaciones
Espacio para incorporar relojes
programadores (MT10 - DT10 - DT20)
o centralitas (FW 100/200)
1
2
3
4
5
6
7
8
9
10
11
12
13
A
B
C
D
E
Estanca
440-480
850
370
196
Ø 80/110
Medidas (mm.)
