Calentadores de Agua a Gas
Datos Técnicos

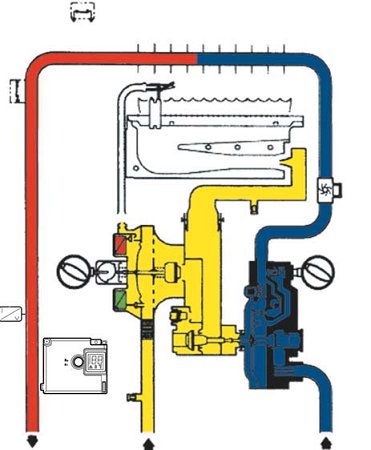

Esquema Hidráulico
POTENCIA Y CARGA TÉRMICA
Unidades
WRD 1
8-2 G
CARACTERÍSTICAS DE SERVICIO EN A.C.S.
Potencia útil nominal
kW
31
,0
Carga térmica nominal
kW
35,2
Potencia útil mínima
kW
7
,0
Carga térmica mínima
kW
8,
1
Rendimiento útil a potencia nominal
%
88
CONSUMO DE GAS
G.L.P. (Butano/Propano)
(Pci=12,8 kWh/kg)
kg/h
2,
75
Gas Natural H
(Pci=9,4 kWh/kg)
m
3
/h
3,7
PRESIÓN DE CONEXIÓN
G.L.P. (Butano/Propano)
mbar
28/37
Gas Natural H
mbar
20
CARACTERÍSTICAS DE SERVICIO EN A.C.S.
Presión máxima de uso
bar
12
Caudal específico
6
t = 50 ºC (selector a la derecha)
l/min
2 - 8,8
Presión mínima de uso 50 ºC
bar
0,45
Caudal específico
6
t = 25 ºC (selector a la izquierda)
l/min
4 - 17
,6
Presión mínima de uso 25 ºC
bar
0,45
CONEXIÓN ELÉCTRICA
T
ensión de alimentación
V(c.
a.) (50 Hz)
Baterías
VALORES DE LOS GAS
ES Q
UEMADOS
Tiro necesario
mbar
0,0
15
Caudal de salida de gases
g/s
22
T
emperatura de los gases quemados
º
C
1
8
0
DIMENSIONES
Altura / Anchura / Fondo
mm
655 / 425 / 220
Peso
kg
15
CERTIFICADO CE
N.
CE0464BQ0005
1
Quemador piloto
2
Bujía de encendido
3
Sonda de ionización
4
Cuerpo de caldeo
5
Quemador
6
Inyector
7a
T
oma de presión en el quemador
7b
T
oma de presión en la entrada de gas
8
Válvula de encendido lento
9
V
enturi
10
Selector de temperatura
11
Cuerpo de agua
12
Cono de regulación
13
Estabilizador caudal de agua
14
Filtro de agua
15
T
ubo de agua fría
16
Membrana
17
Válvula de gas principal
18
T
ornillo de ajuste
19
T
ubo de alimentación de gas
20
Filtro de gas
21
Hidrogenerador
22
T
ubo de agua caliente
24
Módulo de encendido
26
Sensor de temperatura
27
Electroválvula servo
28
Selector de potencia
29
Válvula de gas
30
Electroválvula piloto
31
Inyector piloto
32
T
ubo de gas piloto
33
Limitador de temperatura
34
Dispositivo de control de los gases quemados
1
2
3
4
5
6
21
7a
8
9
10
11
12
13
14
15
16
17
18
19
7b
20
22
24
26
27
28
29
30
31
32
33
34
