Calentadores de Agua a Gas
Datos Técnicos

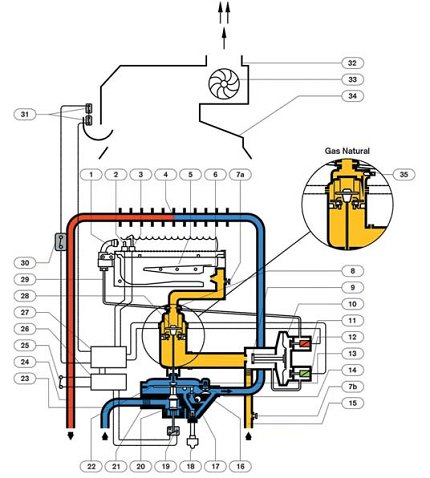

Esquema Hidráulico
POTENCIA Y CARGA TÉRMICA
Unidades
WR 500-7 KME
CARACTERÍSTICAS DE SERVICIO EN A.C.S.
Potencia útil nominal
kW
33,5
Carga térmica nominal
kW
37
,6
Potencia útil mínima
kW
7
,0
Carga térmica mínima
kW
8,
1
Rendimiento útil a potencia nominal
%
89
CONSUMO DE GAS
G.L.P. (Butano/Propano)
(Pci=12,8 kWh/kg)
kg/h
4,0
Gas Natural H
(Pci=9,4 kWh/kg)
m
3
/h
3,0
PRESIÓN DE CONEXIÓN
G.L.P. (Butano/Propano)
mbar
28/37
Gas Natural H
mbar
20
CARACTERÍSTICAS DE SERVICIO EN A.C.S.
Presión máxima de uso
bar
12
Caudal específico
6
t = 50 ºC (selector a la derecha)
l/min
2 - 9,6
Presión mínima de uso 50 ºC
bar
0,2
Caudal específico
6
t = 25 ºC (selector a la izquierda)
l/min
4 - 19,2
Presión mínima de uso 25 ºC
bar
0,5
CONEXIÓN ELÉCTRICA
T
ensión de alimentación
V(c.
a.) (50 Hz)
230
Baterías
VALORES DE LOS GAS
ES Q
UEMADOS
Tiro necesario
mbar
Caudal de salida de gases
g/s
20
T
emperatura de los gases quemados
º
C
1
8
0
DIMENSIONES
Altura / Anchura / Fondo
mm
755 / 460 / 220
Peso
kg
20
CERTIFICADO CE
N.
CE0064AT0001
1.
Quemador piloto
2.
Bujía de encendido
3.
Sonda de ionización
4.
Cuerpo de caldeo
5.
Quemador
6.
Inyector
7a.
T
oma de presión en el quemador
7b.
T
oma de presión en la entrada de gas
8.
Arandela de estrangulación.
9.
Válvula cierre de gas
10.
Válvula de membrana
11.
Electroválvula piloto
12.
Electroválvula serbo
13.
Válvula de encendido lento
14.
Venturi
15.
Tubo de alimentación de gas
16.
Cuerpo de agua
17.
Cono de regulación
18.
Selector de temperatura
19.
Microconmutador
20.
Estabilizador caudal de agua
21.
Filtro de agua
22.
Membrana
23.
Tubo de agua fría
24.
Tubo de agua caliente
25.
Interruptor
26.
Caja de control
27
.
Válvula de gas principal
28.
Tubo de gas piloto
29.
Limitador de temperatura
30.
Dispositivo de control de los gases quemados (2 sensores)
31
.
Salida con tubo abocardado
32.
Ventilador
33.
Cortatiro
34.
T
ornillo de ajuste
