Mandos CERACLASS
ACU COMFORT

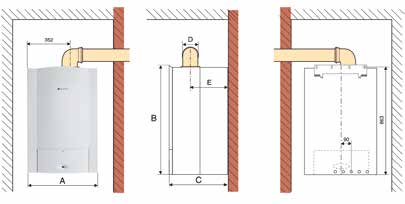

Dimensiones CERACLASS
ACU COMFORT
Interior CERACLASS
ACU COMFORT
Acumuladores dinámicos (parte trasera).
Vaso de expansión de 10 l.
Intercambiador de placas.
Bomba de recirculación de a.c.s.
Cámara de combustión que incluye: ventilador modulante, para mayor simplicidad
en la instalación y un mejor rendimiento, quemador multigas de 28 y hasta 35 kW,
electrodo de ionización, bloque térmico, presostato.
Válvula de gas modulante.
Bomba de circulación de tres velocidades.
Decantador de partículas del circuito de calefacción, para limpieza del mismo.
Vaso de expansión de a.c.s. de 2 l.
1
5
7
6
8
9
4
2
3
CERACLASS
ACU COMFORT
,
varios puntos de consumo
Suministra un caudal constante de 16 l/min., lo que
nos permite abastecer varios puntos de consumo
simultáneamente.
Los modelos CeraclassAcu Comfort están disponibles en potencias
desde 28 hasta 35 kW.
Un nuevo concepto de acumulación dinámica en las calderas
CeraclassAcu Comfort, con tres acumuladores integrados de 42 litros
en total; una vez agotados los acumuladores y hasta recuperar la
temperatura en ellos, la caldera es capaz de suministrar un caudal
constante de 16 l/min., lo que nos permite abastecer varios puntos de
consumo simultáneamente.
Montaje modular
Instalar una CeraclassAcu Comfort es muy fácil gracias al nuevo
concepto de montaje ideado para facilitar el montaje y la instalación,
separando el conjunto de la caldera en dos bloques y reduciendo así su
peso y sus dimensiones.
CERACLASS
ACU
COMFORT
Rango de potencias desde 28 a 35 kW en versiones estancas.
Acumulación dinámica integrada de 42 litros con depósitos de acero inoxidable con Niobio Titanio (sin ánodos).
Display multifunción: indicación de temperatura y códigos de error.
Montaje modular para facilitar la instalación (máximo 38 kg. por módulo).
Ventilador modulante.
Modulante en a.c.s. y calefacción.
Encendido electrónico y seguridad por ionización.
Funcionamiento silencioso.
Bomba de recirculación de agua caliente incluida en la caldera.
Compatibilidad con la nueva gama de controladores y con la gama de sistemas solares
Electrónica Bosch Heatronic 3.
Dimensiones reducidas (alto x ancho x fondo): 890 x 600 x 482 mm.
Convencionales
Interruptor principal
Selector de temperatura
de calefacción
Selector de temperatura
de a.c.s.
Indicador de alimentación
eléctrica y averías
Espacio para incorporar relojes
programadores (MT10 - DT10 - DT20)
o centralitas (FW 100/200)
Display multifunción
Indicador de llama
Botón de
potencia
Manómetro
Botón de
servicio
Bloqueo
de mandos
Botón ECO
Reset
A
B
C
D
E
Estanca
600
890
482
Ø 80/110
321
Medidas (mm.)
1
2
3
4
5
6
7
8
9
