Calderas Murales a Gas
101
10
0
Datos Técnicos

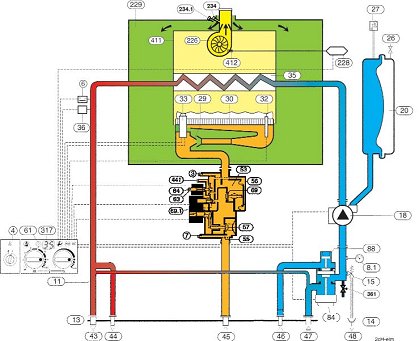

Esquema Hidráulico
POTENCIA Y CARGA TÉRMICA
Unidades
ZC 28-1 MFA
Calefacción
Potencia calorífica nominal (modulante)
kW
1
1
,5 - 28,0
Carga calorífica nominal
kW
1
3,5 - 31,0
Agua caliente sanitaria
Potencia calorífica nominal (modulante)
kW
Carga calorífica nominal
kW
CONSUMO DE GAS
G.L.P. (Butano/Propano)
(Pci=1
2,8 kWh/kg)
kg/h
2,41
Gas Natural H
(Pci=9,4 kWh/kg)
m
3
/h
3,28
PRESIÓN DE CONEXIÓN
G.L.P. (Butano/Propano)
mbar
28/37
Gas Natural H
mbar
20
CARACTERÍSTICAS DE SERVICIO EN CALEFACCIÓN
Caudal de primario (
6
t = 30 ºC)
l/h
800
Altura manométrica correspondiente al caudal de primario
bar
0,26
T
emperaturas en la tubería de ida
ºC
45 - 90
Sobrepresión máxima admisible
bar
3,0
Vaso de expansión:
Capacidad total
litros
8
Presión previa
bar
0,5
CARACTERÍSTICAS DE SERVICIO EN A.C.S.
Selector de temperatura de salida regulable
ºC
40 - 70
Presión mínima de agua para la conexión
bar
Presión máxima admisible
bar
Campo de caudales de agua caliente
l/min
CONEXIÓN ELÉCTRICA
T
ensión de alimentación
V (c.a.) (50 Hz)
230
Potencia eléctrica absorbida
W
1
5
0
VALORES DE LOS GAS
ES Q
UEMADOS
Longitud máxima evacuación-admisión concentrica (ø 80/1
10)
m
4,8
Caudal de salida de gases
kg/h
64
T
emperatura de los gases quemados
º
C
1
5
4
Diámetro de salida
mm
80/11
0
DIMENSIONES
Altura / Anchura / Fondo
mm
850 / 440 / 383
Peso
kg
44
CERTIFICADO CE
N.
CE0049BN372
1
3
Toma de medición presión de boquilla
56
Cuerpo de gas con tres electroválvulas
4
Heatronic
57
Platillo de la electroválvula principal
6
Limitador de temperatura bloque de calor
61
Indicador de avería y tecla de rearme
7
Toma de medición para presión de
63
Tornillo de ajuste para máx. de gas
conexión
64
Tornillo de ajuste para min. de gas
8.1
Manómetro
69
Platillo de la electroválvula de regulación
11
Bypass
69.1
Presión de mando de la válvula de
13
Plantilla de montaje para técnica de
regulación
conexión horizontal
84
Motor (válvula de tres vías, accesorio
14
Embudo-sifón
nº
949)
15
Válvula de seguridad (circuito de
88
Conmutador hidráulico (válvula de
calefacción)
tres vías)
18
Bomba de circulación
91
Válvula de seguridad (agua caliente)
20
Vaso de expansión
93
Regulador de caudal (ajustable)
26
Válvula para la carga de nitrógeno
226
Ventilador
27
Purgador automático
228
Presostato diferencial
29
Inyector
229
Cámara de combustión estanca
30
Quemador
234
Racor para medición de los productos
32
Electrodo de control
de la combustión
33
Electrodo de encendido
234.1
Racor para medición del aire de
35
Bloque de calor
combustión
36
NTC calefacción
317
Indicador multifuncional
43
Ida a radiadores
361
Llave de vaciado
44
Entrada al acumulador
411
Cámara de combustión
45
Entrada de gas
412
Conexión del presostato diferencial
46
Salida del acumulador
441
Abertura para compensación de
47
Retorno de calefacción
presión
48
Descarga válvula sobrepresión
53
Regulador de presión
55
Filtro de gas
